ESTABLISHED1997
ISO9001 CERTIFICATED
主页

钼铼合金制备方法 - 双烧结法

钼铼合金属于难熔合金 ,因此一般采用粉末冶金法或真空熔炼法制备,以下介绍的是粉末冶金法和中温烧结法相结合的制备方法。

Moifto介绍了一种改进的粉末冶金工艺路线。该工艺路线主要是在预烧结后进行两次不同条件下的中温烧结,工艺路线如图所示。该路线主要是采用两级烧结的工序,试验发现该工艺路线能制备出非常结实、表面没有孔洞的钼铼合金。

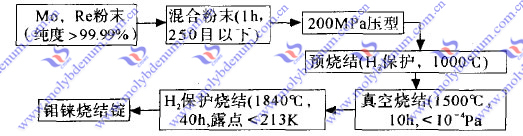

两次烧结法制备钼铼合金的工艺路线如下 :

钼铼合金

相比于普通的粉末冶金 工艺路线,这种工艺 路线虽然较为复杂,但是降低了烧结温度,而且制备出的烧结锭坯密度接近理论密度、表面基本没有孔洞、性能十分理想。利用此工艺制备的钼铼合金烧结锭坯对于后续的加工、焊接等比较有利。

如果您对我司的钼铼合金或其他钼合金感兴趣,请马上通过电子邮件联系我们:sales@chinatungsten.com,sales@xiamentungsten.com ,或通过电话:865925129696。

联系地址:福建省厦门市软件园二期望海路25号3楼;邮编:361008
电话:0592-5129696,0592-5129595;传真:0592-5129797;Email:sales@chinatungsten.com,sales@xiamentungsten.com
中华人民共和国增值电信业务经营许可证:闽B2-20090025 闽ICP备06012101号-1
版权所有©1997 - 2016 中钨在线
