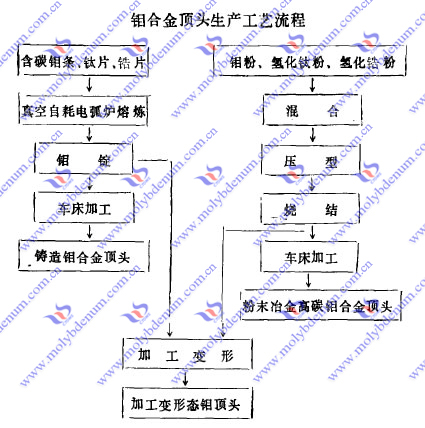

钼合金顶头生产工艺如下：
粉末冶金高碳钼合金顶头，一般是将高纯钼粉、氢化钛粉、氢化锆粉、碳粉经过混合后装入橡胶模中用150~200MPa压力进行压制，然后将压坯在氢气或真空条件下于75%~80%熔点的温度下，保温3~5h进行烧结，产品密度为9.3~9.6g/cm3。
钼合金顶头的名义成分为:Mo-1.5%Ti 0.2%Zr-0.3%C，该顶头平均使用寿命为300次。
加工变形态钼合金顶头是将铸造钼合金锭或粉末冶金锭加热到1300℃进行锻造或挤压变形，称为加工变形态钼合金顶头，平均寿命为400次。
如果您对我司的钼合金顶头或其他钼合金感兴趣，请马上通过电子邮件联系我们：sales@chinatungsten.com,sales@xiamentungsten.com ，或通过电话：865925129696。
