掺杂方式对复合钼材密度的影响
下图为不同掺杂方式所制备Al2O3/Mo复合材料密度随Al2O3掺杂量变化的曲线。
由该图可以看出：
同一掺杂量下液-液掺杂所得复合材料的密度最大，固-液掺杂的次之，固-固掺杂的最小；
随着Al2O3掺杂量的增加，三种方式所制备复合材料的密度均呈现先增大后又减小的规律。
这说明Al2O3对材料整体致密化起到一定的作用，但因Al2O3密度比Mo的小，当Al2O3掺杂量达到一定值后，致密化引起的密度增加将小于Al2O3体积增加所引起的密度减小，故反而使材料的整体密度趋于减小。

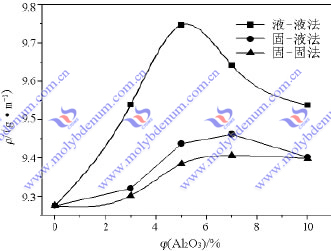

图 Al2O3/Mo 复合材料的密度曲线
如果您对我司的复合钼材或其他钼合金感兴趣，请马上通过电子邮件联系我们：sales@chinatungsten.com,sales@xiamentungsten.com ，或通过电话：865925129696。
