掺杂方式对复合钼材硬度的影响
下图为三种掺杂方式所制备Al2O3/Mo复合钼材硬度随Al2O3掺杂量的变化曲线。
由图可以看出
各复合钼材的显微硬度较纯钼坯时均有所增加，这是由于硬质相Al2O3的添加提高了复合钼材的硬度。同时，在相同掺杂量下，液-液掺杂对材料显微硬度的提高最为明显，固-液掺杂次之。
随着Al2O3掺杂量的增加，各复合钼材的显微硬度均基本保持增大趋势，虽然当Al2O3掺杂量为3%～5%时硬度的变化较缓，但之后又迅速增大。
这是因为Al2O3的加入可增大钼基体的位错密度，并使其周围产生应力场，即引起应力集中，从而起到对基体的强化作用。液－液掺杂所制备复合钼材的颗粒细小、Al2O3分散均匀，组织较致密，因而硬度的提高也更明显。

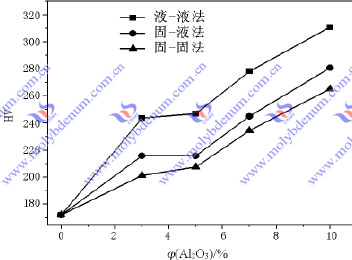

图 Al2O3/Mo
复合钼材的显微硬度曲线
如果您对我司的复合钼材或其他钼合金感兴趣，请马上通过电子邮件联系我们：sales@chinatungsten.com,sales@xiamentungsten.com ，或通过电话：865925129696。
