稀土元素氧化物-碳化物综合强化型钼合金
根据研究，在1450℃左右碳化物强化的钼合金(如ZHM，MHC等)通过变形加工和时效获得了良好的性能，在1500℃以上氧化物弥散强化的钼合金具有更好的综合性能，把二种强化结合起来效果如何?
普兰西金属加工厂等单位对ZHM系中最佳成份的合金ZHM6进行了加稀土元素氧化物〔1(重量)%〕的研究，发现热机械加工方法对这类材料性能有异常显著的影响，他们采用95%理论密度的烧结坯并用以下三种方法加工：
A- 3次变形，每次在1200℃下30%变形量，中间经1200℃2小时退火处理

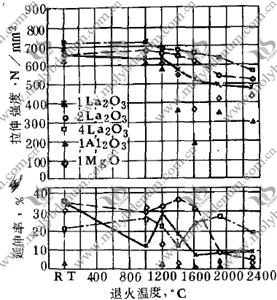

图1 添加不同种类和不同含量氧化物的钥的拉伸强度和延伸率与退火温度的关系〔板厚2mm，在不同温度下退火1小时)
如果您对我司的强化型钼合金或其他钼合金感兴趣，请马上通过电子邮件联系我们：sales@chinatungsten.com,sales@xiamentungsten.com ，或通过电话：865925129696。
